橋架接地規范

發布時間：2017-12-22 14:27:53?? 點擊次: ?? 東莞雷正電纜橋架有限公司

先來說說橋架接地安裝：

橋架系統應具有可靠的電氣并接地（針對金屬橋架）

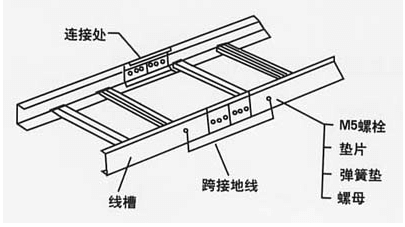

橋架接地步驟圖

1、金屬電纜橋架以及支吊架全長應不少于2處與接地干線相連接

2、非鍍鋅電纜橋架間連接板的兩端跨銅芯導線最小允許載而應不小于4mm2。

3、橋架端部之間連接電阻不可大于0.00033歐姆。接地孔需清除絕緣涂層。在1KV及以下中性點直接接地系統中，受電設備的接地與系統中性線接地相接。裝有處動切斷供電裝軒時，橋架的級長方向金屬橫載面積應不小于規定值。

4、在對于振動場所，在接地部位的連接處應裝置彈簧圈。

5、當利用電纜橋架作接地干線時，橋架全線個字仲縮縫和軟連接處應采用銅軟導線或編織銅線連接，其載而應不小于15-16mm2.

6、電纜橋架在引入引出建筑物時，應與建筑物室內接地干線或室外接地裝置相互連接。

7、為了防止電化學腐蝕作用，在鋁合金電纜橋架上不得采用裸銅導體作接地干線。

橋架接地要求及注意事項：

1、橋架接地不可用小于2.5mm的銅塑線與主體鋼筋接地。

2、各機柜、機箱接地電阻不可大于1歐姆。

3、機房設備通常采取兩種獨立的橋架接地方式，工作接地的聯合接地。工作接地電阻不大于4歐姆。聯合接地電阻大不于1歐姆。

4、禁止不經過詳細的檢查而立即上電。

5、嚴格按照圖紙、資料檢查各分項工程的設備按照，看下線路敷設是否正確與圖紙相符。

6、各設備、點位檢查無誤完畢后，對各設備點位逐個通電實驗，實驗后可進行系統調試，并做好記錄。

推薦你看：槽式電纜橋架接地規范要求

本內容由網友提供，僅供參考
