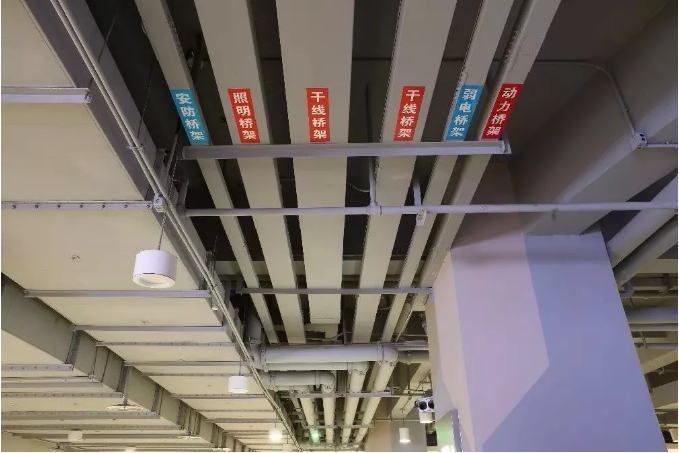

電纜橋架在我國的應用只有十多年，在歐美發達國家也不過是幾十年。在一個機房項目中，比起造價昂貴、高科技的硬件和軟件，電纜橋架顯的很不起眼，也很少為人關注，但它卻也是整個布線工程中不可缺少的部分，設計選型過程應根據各個系統線纜的類型、數量，合理選定適用的電纜橋架。
一、電纜橋架型式及品種的選擇
1、需屏蔽電氣干擾的電纜網路或有防護外部（如：有腐蝕液休，易燃粉塵等環境）影響的要求時，應選用（FB）類槽式復合型防腐屏蔽電纜橋架（帶蓋）。
2、強腐蝕性環境應采用（F）類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，提高電纜橋架及附件的使用壽命，電纜橋架在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。
3、除上述情況外，可根據現場環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。
4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤 。大跨距跨越公共通道時，可根據用戶要求提高電纜橋架的載荷能力或選用行架。
5、大跨距（>3m）要選用復合型電纜橋架（FB）。
6、戶外要選用復合環氧樹指電纜橋架（F）。
二、電纜橋架規格選擇

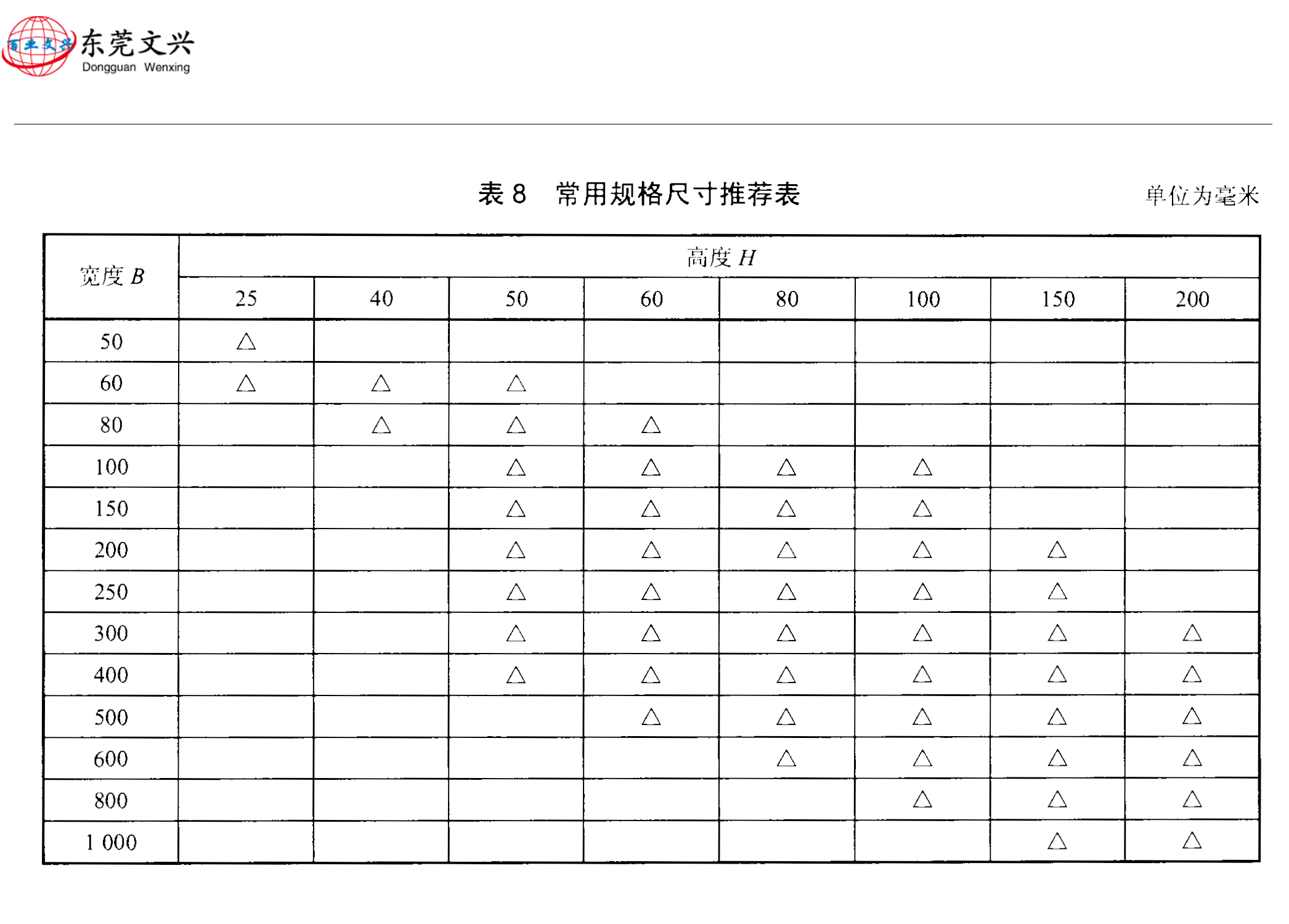

1、復合環氧樹脂電纜橋架的寬度和高度就按下表選擇，并應符合電纜真充率不超過有關標準規范的規定值，動力電纜可取40-50%，控制電纜可取50-70%，另外需予留10-25%的式程發展余量。
2、各種彎通及附件規格應符合工程布置條件并與電纜橋架相配套。
3、支、吊架規格的選擇，應按電纜橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。
三、對于電纜橋架的支、吊架的配置
1、戶內支、吊短跨距一般采取1.5-3m；戶外立柱中跨距一般采取6m。
2、非直線段的支、吊架配置就遵循以下原則：當電纜橋架寬度<300mm時，應在距非直線段與直線結合處300-600m的直線段側設置一個支、吊架；當電纜橋架寬度>300mm時，除符合下述條件外，在非直線段中部還應增設一個支、吊架。
3、拉擠玻璃鋼電纜橋架多層設置時層間中心距為200，250，300，350mm。
4、電纜橋架直線段每隔50m應予留伸縮縫20-30mm（金屬電纜橋架）。
四、關于電纜橋架的一些計算公式
電纜橋架是用薄鋼板沖壓而成。其承載能力具有一定的限度。電纜橋架的載荷能力的大小是一個與電纜橋架規格和支撐距離有關的量。對應于同一支撐距離和彎凸變形量，側面高度大的電纜橋架承載能力大，高度小的電纜橋架承載能力小。另外當載荷能力劃、相同時，對于同一規格的電纜橋架，支撐距離小的比支撐距離大的彎曲變形量小。一般情況下電纜橋架每隔1.5～2.0m安裝一組支撐架。
1、電纜橋架的實際荷載量計算
G總 = n1*q1+ n2*q2 + n3*q3……nn*qn
公式中：G總為總荷載，q1、q2、q3……qn為每根電纜單位重量（kg/m），n1、n2、n3……nn為相同電纜的根數。（G總<G允，G允電纜橋架的允許荷載，因?yàn)楫?dāng)電纜橋架帶護罩在室外安裝時，還應計人電纜橋架承受的最大冰雪等載荷的影響。）
2、電纜橋架寬度的計算
電纜橋架寬度的確定隨著電力電纜和控制電纜工作制的不同而有所區別。由于電力電纜在電纜橋架內一般是單層水平排放，所以其安裝電纜橋架寬度b為：
b = n1*(d1+k1)+n2*(d2+k2)+n3*(d3+k3)+……nn*（dn+kn）
公式中：d1、d2、d3……dn為電纜橋架內各種電纜的外徑，單位為mm；n1、n2、n3……nn為上述同種型號規格電纜的根數；K1、k2、k3……為上述電纜放置時的間距，其值最小應大于電纜直徑的1/4。
